ALPSAT SATFINDER BLUETOOTH

Ένα πεδιόμετρο DVB-S/S2 στο κινητό ή το tablet

Από την ALPSAT ELECTRONICS, δοκιμάσαμε ένα ιδιαίτερο πεδιόμετρο, καθώς πρόκειται για ένα Bluetooth σύστημα, με το οποίο έχετε όλες τις μετρήσεις και τον έλεγχο στην οθόνη του κινητού σας ή του tablet, τόσο για Android όσο και για iOS. Ας δούμε αμέσως παρακάτω, γιατί εντυπωσιαστήκαμε!

To SatFinder BT είναι μία συσκευή-πεδιόμετρο με μία είσοδο LNB, η οποία απεικονίζει όλες τις λειτουργίες στην οθόνη του κινητού σας τηλεφώνου ή tablet, από την οποία επίσης έχετε και τον πλήρη έλεγχο. Η συσκευή είναι ένα πλήρες Satfinder, απλώς δεν διαθέτει οθόνη, ένας ρόλος που αναλαμβάνει το κινητό σας μέσω της επικοινωνίας Bluetooth. Σαφώς πρόκειται για μία έξυπνη ιδέα, καθώς ο εγκαταστάτης καθίσταται πιο ευκίνητος στη τοποθεσία εγκατάστασης δορυφορικού κατόπτρου.
Προφανώς, θα πρέπει να εγκαταστήσετε την αντίστοιχη εφαρμογή SATFINDER BT DVB-S2, η οποία διατίθεται τόσο στο Google Play για Android, όσο και στο App Store για iOS, καλύπτοντας έτσι όλες τις περιπτώσεις κινητών συσκευών.

Εξωτερική περιγραφή – Συσκευασία

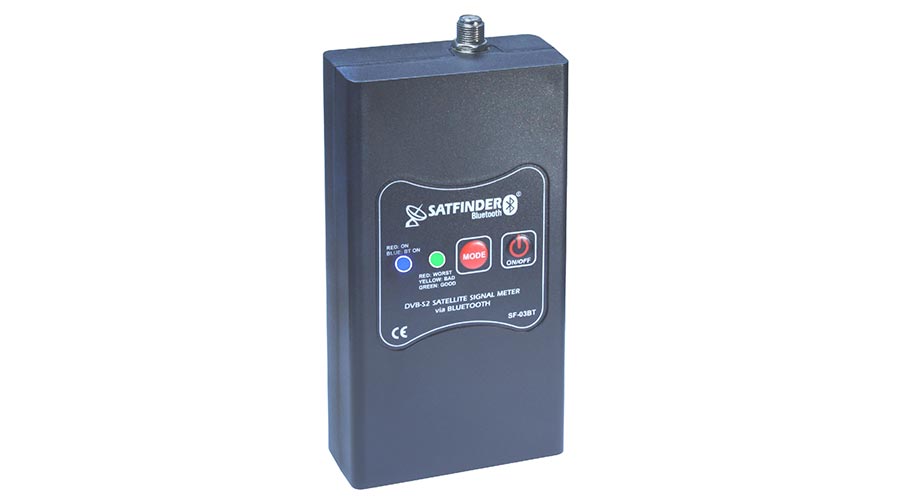

Το SatFinder Bluetooth έχει διαστάσεις 140 x 80 x 35 mm και βάρος μόλις 400 γραμμάρια, στο επάνω μέρος διαθέτει μία είσοδο LNB και στο κάτω μέρος έχουμε την είσοδο για τον φορτιστή. Η συσκευή βρίσκεται μέσα σε προστατευτική θήκη η οποία μπορεί να προσαρτηθεί στη ζώνη του παντελονιού, ενώ στη πρόσοψη βρίσκουμε 2 ενδεικτικά LED, το πλήκτρο ON/OFF και το πλήκτρο MODE.
Στη συσκευασία, βρίσκουμε οδηγίες χρήσης, τον φορτιστή, έναν φορτιστή αυτοκινήτου, καθώς και μία θήκη στην οποία μπορούμε να προσαρμόσουμε το κινητό μας τηλέφωνο στο χέρι μας, διατηρώντας το ελεύθερο για εργασίες.

Δυνατότητες – Χαρακτηριστικά

Το SATFINDER BT μπορεί να μετρήσει δορυφορικά σήματα DVB-S/S2 μέσω database δορυφόρων και transponders, ενώ έχουμε και γρήγορη ένδειξη φάσματος σε πραγματικό χρόνο (350 ms) με ρύθμιση Span. Ακόμη, παρέχεται δυνατότητα για ρύθμιση της απόκλισης LNB (Skew), καθώς και ακριβούς εύρεσης της θέσης του δορυφόρου στον ορίζοντα, ενώ οι συντεταγμένες της τοποθεσίας μας εισάγονται αυτόματα μέσω ενσωματωμένου GPS!
Επίσης, διατίθενται 32 τύποι LNB και 3 user, ενώ η σηματοδοσία περιλαμβάνει 22KHz – 13/18V, DiSEqC 1.0-1.1-1.2-USALS και Unicable, με προστασία από βραχυκύκλωμα στη τροφοδοσία LNB.
Από πλευράς φόρτισης, το Satfinder BT διαθέτει επαναφορτιζόμενη μπαταρία 3.7V 2000mAh από πολυμερές λιθίου με αυτονομία 3 ωρών και δυνατότητα λειτουργίας ταυτόχρονα με τη φόρτιση. Το όργανο διαθέτει προς το παρόν αγγλικά, τουρκικά και γερμανικά μενού.
Ακόμη, έχουμε μια σειρά εξαιρετικών χαρακτηριστικών, όπως: Ένδειξη στάθμης σήματος σε dBμV , dBmV ή dBm, μετρήσεις Level, BER, ΜΕR, S/N, C/N, ένδειξη αστερισμού, χωρητικότητα 250 δορυφόρων, υποστήριξη μπάντας Ka/Ku/C, Auto DiSEqC 1.0 , 1.1, 1.2, αναβάθμιση software μέσω smartphone και χρόνο φόρτισης 2 ώρες.

Σύνδεση Bluetooth

Η σύνδεση Bluetooth δεν παρουσιάζει κάποια ιδιαίτερη δυσκολία και σε γενικές γραμμές πραγματοποιείται με το συνήθη τρόπο που ισχύει για όλες τις συσκευές. Καταρχήν, κατεβάζουμε και εγκαθιστούμε την εφαρμογή Satfinder BT DVB-S2, από το Google Play ή το App Store, όπως αναφέραμε παραπάνω. Όταν ενεργοποιήσουμε τη συσκευή, θα αρχίσει να αναβοσβήνει ένα μπλε LED, ενώ με σάρωση στο κινητό μας τηλέφωνο, θα βρεθεί η συσκευή για την οποία θα πρέπει να εισαγάγουμε το pin 1234. Προκειμένου να πραγματοποιηθεί πλήρης σύνδεση, θα πρέπει να τρέξουμε την εφαρμογή, στης οποίας τις ρυθμίσεις και στην επιλογή Bluetooth settings, θα πρέπει να δούμε CONNECTED, ενώ ταυτόχρονα το μπλε LED θα αρχίσει να ανάβει σταθερά. Πλέον, είμαστε έτοιμοι να χειριστούμε πλήρως την εφαρμογή και να πραγματοποιήσουμε μετρήσεις.

Μενού – Λειτουργίες

Οι βασικές επιλογές που εμφανίζονται στην εφαρμογή, είναι: SATELLITE SEARCH, SPECTRUM ANALYSIS, SATELLITE TP CONTROL, CONSTELLATION, CROSS POLARITY, MULTI-LEVEL, AUTO PORT SCAN και TABLE MEASURE.
Κάτω δεξιά, έχουμε το εικονίδιο με τα γρανάζια για τις βασικές ρυθμίσεις της εφαρμογής, στις οποίες – μεταξύ άλλων – συμπεριλαμβάνεται η επιλογή γλώσσας μενού, ηχητικοί τόνοι, αυτόματη απενεργοποίηση, αυτόματες συντεταγμένες μέσω GPS, δημιουργία ενεργής λίστας δορυφόρων, σετάρισμα δορυφόρων, ρυθμίσεις Bluetooth και δοκιμή τάσεων.
SATELLITE SEARCH

Με το πρώτο μενού SATELLITE SEARCH, εμφανίζεται μια κάρτα στην οποία επιλέγουμε δορυφόρο, transponder, LNB, τροφοδοσία και DiSEqC, ενώ με tap στην επιλογή START, έχουμε άμεσες ενδείξεις στάθμης και ποιότητας σήματος με μπάρες και ήχο, καθώς και τις μετρήσεις C/N, BER, στάθμη σήματος και ρεύμα LNB. Οι μπάρες είναι ιδιαίτερα γρήγορες κατά το «πέρασμα» από τον ζητούμενο δορυφόρο, έτσι το όργανο είναι άκρως κατάλληλο για σκόπευση δορυφορικού κατόπτρου. Στην κάτω πλευρά της κάρτας, μπορούμε να αλλάζουμε γρήγορα transponders με τα τόξα δεξιά-αριστερά, ενώ έχουμε και τη δυνατότητα άμεσης εμφάνισης φάσματος και αστερισμού για τον εκάστοτε transponder, ωστόσο υπάρχουν και ειδικά μενού για τις εν λόγω λειτουργίες, όπως θα δούμε και παρακάτω. Να αναφέρουμε ότι στο κάτω μέρος της βασικής κάρτας SATELLITE SEARCH, υπάρχουν 2 εικονίδια LNB και δορυφορικού κατόπτρου, με τα οποία μπορούμε να εμφανίσουμε το σωστό LNB Skew για τον εκάστοτε δορυφόρο, αλλά και την θέση του δορυφόρου στον ορίζοντα, προκειμένου να ελέγχουμε την ύπαρξη τυχόν εμποδίων.

SPECTRUM ANALYSIS

Στη δεύτερη επιλογή SPECTRUM ANALYSIS, έχουμε γρήγορη ένδειξη φάσματος με ρυθμιζόμενο Span. Αφού κάνουμε την ίδια αρχική διαδικασία επιλογής δορυφόρου, transponder κτλ, πατώντας START εμφανίζεται το φάσμα. Τα κινητά τηλέφωνα, θα πρέπει να τοποθετούνται οριζόντια, προκειμένου να εμφανίζονται και οι επιπλέον επιλογές φάσματος στο δεξί μέρος της οθόνης. Το Span ρυθμίζεται εύκολα με 2 δάκτυλα ακριβώς πάνω από την κόκκινη λωρίδα, όπως κάνουμε zoom σε φωτογραφίες, ενώ με τον ίδιο τρόπο στην κάθετη λωρίδα αριστερά, αυξομειώνουμε τη δυναμική περιοχή μέχρι και τα 130 dB.
Στη δεξιά πλευρά έχουμε τις επιλογές: Full-Line-Bar για αντίστοιχη ένδειξη του φάσματος, Auto Fit για αυτόματη προσαρμογή στην οθόνη, C/N για ένδειξη της εν λόγω μέτρησης, 18V κτλ για αλλαγή τροφοδοσίας LNB και κατ’ επέκταση αλλαγή πόλωσης και τμήματος μπάντας (Hi/Low). Με την επιλογή F.Plan εμφανίζονται οι markers όλων των transponders της database, έτσι στη περίπτωση που όλοι ή τουλάχιστον οι περισσότεροι βρίσκονται ακριβώς στη κορυφή του κάθε transponder, έχουμε κάνει επαλήθευση του δορυφόρου του οποίου το φάσμα έχουμε στην οθόνη. Μετακινώντας τον κόκκινο marker σε κάθε transponder, μετράμε ταυτόχρονα και το C/N.

SATELLITE TP CONTROL

Με τη λειτουργία Satellite TP Control, έχουμε ταυτόχρονη ένδειξη με μπάρες από 4 transponders ανά δορυφόρο ή διπλή ένδειξη για 8 transponders από 2 δορυφόρους, πχ από 2 LNB ταυτόχρονα ή από ένα multiswitch.

CONSTELLATION (Αστερισμός)

Εκτός από τις γνωστές λειτουργίες μετρήσεων και φάσματος, έχουμε ένδειξη αστερισμού και μάλιστα μαζί με μετρήσεις όπως MER, BER, μπάρες στάθμης και ποιότητας, ψηφιακά στοιχεία, δυνατότητα αλλαγής transponder για άμεσο έλεγχο, καθώς και ηχητική ένδειξη.

CROSS POLARITY

Ο σκοπός αυτής της λειτουργίας είναι η πραγματοποίηση ρύθμισης LNB σύμφωνα με το επίπεδο σήματος της αντίστροφης πολικότητας των επιλεγμένων συχνοτήτων. Θέτουμε την άνω μπάρα στο υψηλότερο επίπεδο, ενώ το σήμα στην κάτω θέση πρέπει να κινείται είτε μαζί με το σήμα στην κορυφή προς την ίδια κατεύθυνση είτε αντιστρόφως.

MULTI–LEVEL

Με το Multi-level control, έχουμε ταυτόχρονη ένδειξη από έναν transponder για 2 LNB, όπως πχ σε εγκατάσταση Monoblock LNB ή ακόμη και multiswitch.

AUTO PORT SCAN

Με τη λειτουργία Auto Scan Port, το όργανο σας πληροφορεί για το ποιος δορυφόρος αντιστοιχεί σε ποια πόρτα DiSEqC (Auto DiSEqC), ανάλογα την εγκατάστασή σας.

TABLE MEASURE

Η συγκεκριμένη λειτουργία, σας προσφέρει αυτόματο έλεγχο όλων των transponders που βρίσκονται στην database ενός δορυφόρου, μετρώντας στάθμη, ποιότητα, C/N και BER, ενώ ταυτόχρονα οι έγκυρες τιμές χρωματίζονται με πράσινο και οι άκυρες με κόκκινο. Τον τελικό πίνακα, μπορούμε να τον στείλουμε σε αρχείο .txt με email, να τον ανεβάσουμε πχ σε dropbox και γενικότερα να τον στείλουμε όπου μας επιτρέπει το κινητό μας τηλέφωνο

Η γνώμη μας

Το SatFinder BT είναι ένα εξαιρετικό και ιδιαίτερα εύχρηστο όργανο μέτρησης δορυφορικών σημάτων, εφοδιασμένο με σύγχρονη τεχνολογία Bluetooth, προκειμένου ο εγκαταστάτης να χρησιμοποιεί το κινητό του τηλέφωνο ή ένα tablet, σαν ένα πλήρες και αξιόπιστο όργανο satfinder!

Info: ALPSAT ELECTRONICS, τηλ: +90212 222 8550, www.alpsat.com
