Αναβάθμιση διανομής σήματος σε 4 ορόφους

Του Παράσχου Θεοδοσιάδη
MSG Τεχνική Υποστήριξη

Με τον όρο διανομή σήματος, πλέον εννοούμε RF αλλά και εικόνα/ήχο με τηλεχειρισμό, ενώ όταν πρόκειται για 4 ορόφους, σίγουρα αποτελεί μία πρόκληση η οποία απαιτεί πολλαπλές συνδεσμολογίες και χρήση ευρείας γκάμας υλικών.

Η εγκατάσταση περιλαμβάνει συνολικά 4 αποκωδικοποιητές Nova PVR με 2 συνδρομές (μέσω multiview), επίγεια λήψη σε όλα τα σημεία, καθώς και θέαση της εικόνας από 2 καταγραφικά σε όλους τους ορόφους. Οι 4 δέκτες Nova, διαθέτουν 2 συνδρομές με την υπηρεσία multiview, ενώ ζητήθηκε ο πρώτος να διανέμεται σε όλο το οίκημα, ο δεύτερος να είναι διαθέσιμος στο σαλόνι, ο τρίτος να παίζει σε 2 τηλεοράσεις με HDMI και ο τέταρτος να παίζει απευθείας στο main room. Να διευκρινίσουμε ότι ο πρώτος με τον δεύτερο συνδέονται μέσω της υπηρεσίας multiview, καθώς και ο τρίτος με τον τέταρτο.

Δορυφορική λήψη

Όσον αφορά τη δορυφορική λήψη, χρησιμοποιήσαμε ένα κάτοπτρο Gibertini 125 x 134, με 2 Octo LNB για Hot Bird-13 E και Eurobird 9B – 9 E, ωστόσο η λήψη του Eurobird τέθηκε σε αναμονή για την όποια χρήση στο μέλλον.

Η εγκατάσταση

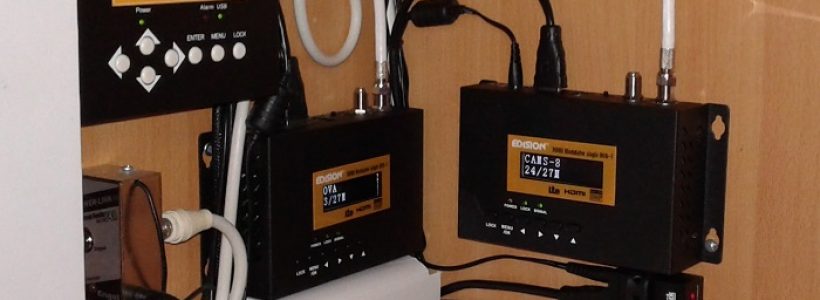

Για την διανομή εικόνας και ήχου από τον πρώτο δέκτη Nova σε όλο το οίκημα, χρησιμοποιήσαμε HD modulator της Edision, ενώ η δυνατότητα αλλαγής καναλιών από όλα τα σημεία, εκτός των σημείων που υπάρχει ήδη Nova,  πραγματοποιήθηκε με χρήση επέκτασης IR μέσω ομοαξονικού καλωδίου και των αντίστοιχων αισθητήρων. Για την διανομή εικόνας από τα 2 HD καταγραφικά, χρησιμοποιήσαμε 2 επιπλέον HD modulators, καθώς και HDMI splitters, για δυνατότητα άμεσης εικόνας σε τηλεόραση, καθώς η έξοδος HDMI οδηγείται σε modulator κι έτσι δεν είναι εφικτή η χρήση της για άλλη εφαρμογή.

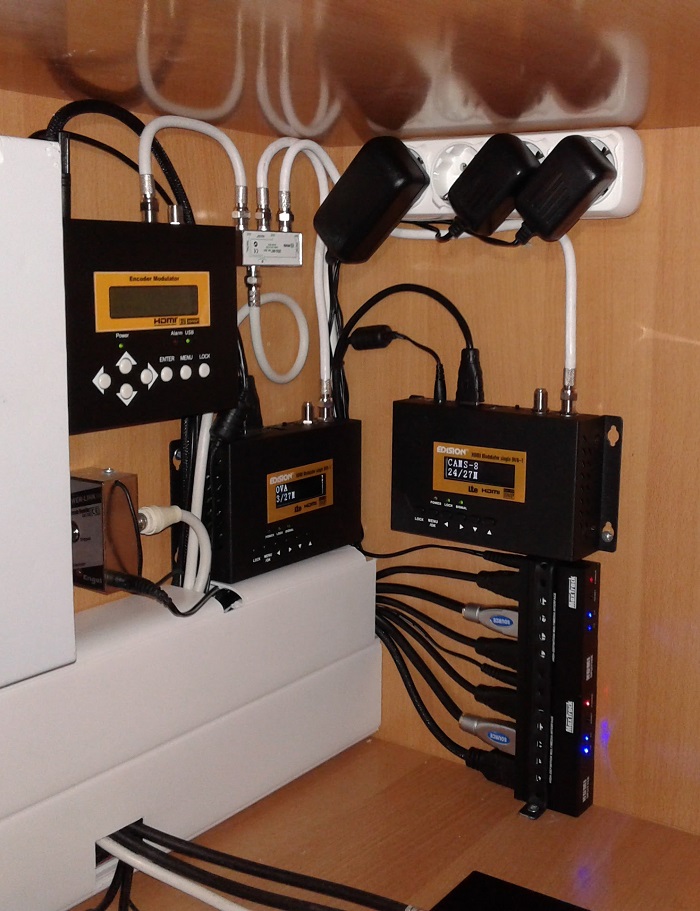

Να αναφέρουμε ότι η οικία διαθέτει υπόγειο, ισόγειο, πρώτο και δεύτερο όροφο και όπως φαίνεται και στο σχεδιάγραμμα, στο υπόγειο τοποθετήθηκε μεγάλο μέρος του εξοπλισμού, όπως τα 2 καταγραφικά, όλα τα modulators, ο βασικός αποκωδικοποιητής Nova ο οποίος διανέμεται μέσω modulator, καθώς και όλα τα αναγκαία splitters και taps για τη ομοαξονική διανομή.
Επιπλέον, πραγματοποιήθηκε τακτοποίηση όλων των καλωδίων στα ντουλάπια διανομής τα οποία βρίσκονται στο υπόγειο, ενώ από την παλιά εγκατάσταση χρησιμοποιήθηκαν η κεραία, το κάτοπτρο, ο ενισχυτής, τα LNB, τα splitters και οι επεκτάσεις IR. Να σημειωθεί ότι υπήρχαν σε χρήση αναλογικά modulators, τα οποία καταργήθηκαν και αντικαταστάθηκαν από τα εν λόγω HD modulators της Edision.
