CosmoteTV, Nova, Nova multiview, DVR σε 4 ορόφους

Του Παράσχου Θεοδοσιάδη

MSG Τεχνική Υποστήριξη

Όταν σε μία εγκατάσταση δεν διατίθεται η καλωδίωση που θα μας εξυπηρετούσε καλύτερα, πρέπει να βρίσκουμε εναλλακτικές λύσεις διανομής σήματος. Η εγκατάσταση που θα σας περιγράψουμε παρακάτω, περιλαμβάνει «υβριδική» διανομή με ποικίλους τρόπους!

Η 4όροφη οικία για την οποία θα σας περιγράψουμε την εν λόγω εγκατάσταση , διέθετε μόνο ένα ομοαξονικό καλώδιο καθόδου ανά σημείο τηλεθέασης. Το βασικό αίτημα, ήταν η θέαση Cosmote TV, Nova και επίγειας ψηφιακής τηλεόρασης στο σαλόνι, ενώ σε δωμάτιο έναν όροφο πιο πάνω, ζητήθηκε η θέαση ενός δεύτερου δέκτη Nova μέσω Multiview, η οποία θα έπρεπε να είναι διαθέσιμη σε όλους τους ορόφους. Επίσης, για όλους τους ορόφους μάς ζητήθηκε η δυνατότητα θέασης εικόνας από κάμερες ασφαλείας, επίγειας ψηφιακής τηλεόρασης, καθώς και λήψης FM.

Η εγκατάσταση

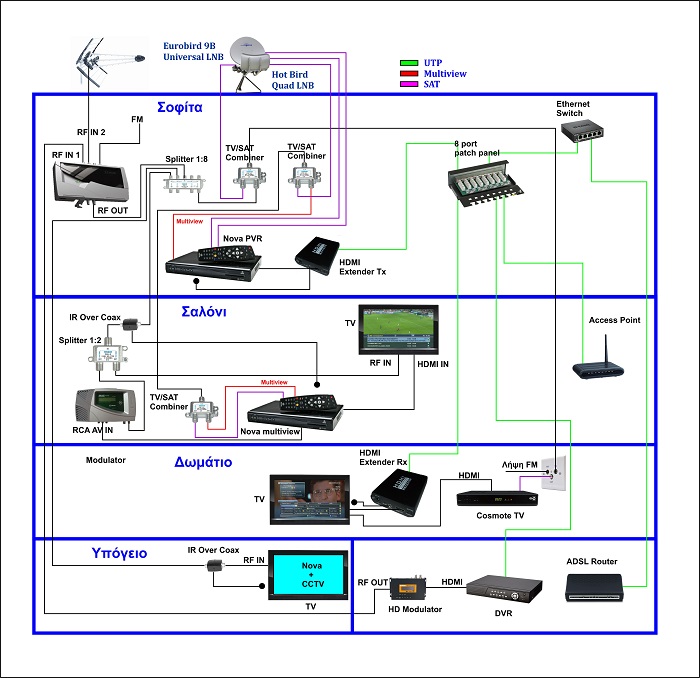

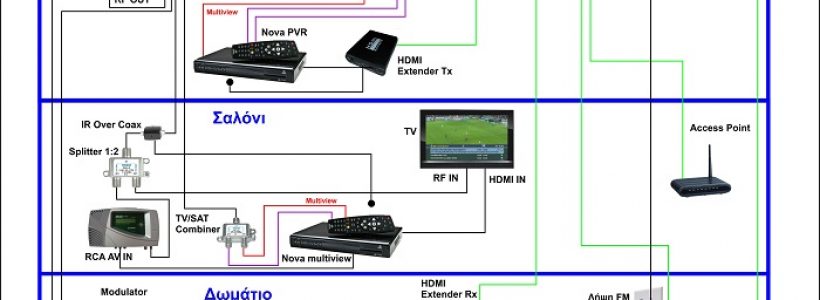

Ο βασικός περιορισμός της εν λόγω εγκατάστασης, ήταν η έλλειψη της απαραίτητης καλωδίωσης. Στο σαλόνι στο οποίο θέλαμε CosmoteTV+Nova+Επίγειο, είχαμε διαθέσιμο μόνο ένα καλώδιο κεραίας, έτσι τοποθετήσαμε το Nova PVR στη σοφίτα που βρίσκεται η διανομή σήματος και μεταφέραμε με τη βοήθεια HDMI Extender μέσω UTP την εικόνα, τον ήχο και τον τηλεχειρισμό, ενώ χρησιμοποιήσαμε το μοναδικό υπάρχον καλώδιο RF για τη λήψη της CosmoteTV και του επίγειου σήματος μέσω combiner.
Ο λόγος που χρησιμοποιήθηκε HDMI Extender και όχι HD modulator, ήταν ότι ο πελάτης ήθελε την ελάχιστη καθυστέρηση στις εντολές  του τηλεχειριστηρίου.

Στο δωμάτιο υπήρχαν 2 καλώδια RF, όπου το ένα χρησιμοποιήθηκε για το δορυφορικό σήμα Nova και την επικοινωνία multiview και το άλλο για το επίγειο και την επιστροφή Nova μέσω ενός αναλογικού modulator, προκειμένου να παίζει παντού στην οικία. Το αναλογικό modulator επιτυγχάνει επίσης μικρότερη καθυστέρηση στην ανταπόκριση των εντολών του τηλεχειριστηρίου, σε σχέση με ένα HD modulator, λόγω επεξεργασίας λιγότερων δεδομένων.

Στη μία είσοδο (εκ των δύο) του ενισχυτή Ikusi NBS 604, συνδέθηκε η έξοδος RF ενός HD modulator, του οποίου η είσοδος HDMI  προερχόταν από το υπόγειο με την εικόνα από το DVR και κατ’ επέκταση από τις κάμερες HD.

Για FM χρησιμοποιήθηκε ένα απλό σύρμα, το οποίο λόγω του σημείου στο οποίο βρισκόταν,  είχε σαν αποτέλεσμα εξαιρετική λήψη,  έτσι δεν χρειάστηκε η εγκατάσταση κεραίας FM.

Τα καλώδια UTP τερματίστηκαν σε patch panel, ενώ όλα τα υλικά δικτύωσης που χρησιμοποιήθηκαν, ήταν 1000 Mbps για ταχύτερη επικοινωνία. Επίσης, στο χώρο χρησιμοποιήθηκε ένα 8 port switch κι ένα Access Point.

Τα υλικά

Η επέκταση IR, πραγματοποιήθηκε με IR over Coax της Televes, ενώ τα HDMI Extenders, είχαν τη δική τους ενσωματωμένη επέκταση IR μέσω UTP.

Το HD modulator ήταν της EDISION, ενώ σαν αναλογικό χρησιμοποιήθηκε τo MAC Home της Ikusi, με βασικό ενισχυτή για τη σοφίτα, τον Ikusi NBS 604.

Από πλευράς δορυφορικής λήψης, χρησιμοποιήσαμε ένα κάτοπτρο Wavefrontier T55, με ένα universal LNB για λήψη Cosmote TV (Eurobird 9B) και ένα Quad LNB για λήψη Nova (Hot Bird). Για τις ανάγκες της επίγειας λήψης, εγκαταστήσαμε μία κεραία FlasHD της Ikusi χρώματος γκρι με τη γνωστή ειδική σχεδίαση LTE.

Τα καλώδια περάστηκαν μέσα από σωλήνες Kουβίδη για μέγιστη προστασία και αντοχή. Να σημειώσουμε ότι στο patch panel χρησιμοποιήθηκαν διαφορετικά χρώματα καλωδίων δικτύου για να ξεχωρίζονται εύκολα μεταξύ τους, πχ το κόκκινο χρησιμοποιήθηκε για παροχή internet από το router, το μαύρο για το HDMI Extender, ενώ τα γκρι για τις πρίζες της οικίας.
