Διανομή σε 20 τηλεοράσεις πρακτορείου ΟΠΑΠ

Η εγκατάσταση που σας περιγράφουμε σε αυτό το τεύχος, περιλαμβάνει διανομή μίας ευρείας γκάμας σημάτων από πολυάριθμες πηγές, σε 20 τηλεοράσεις ενός πρακτορείου ΟΠΑΠ, με σκοπό τη λειτουργική θέαση σε όλα τα σημεία του χώρου.

Στο χώρο του πρακτορείου, υπάρχουν πολυάριθμες πηγές σήματος, όπως η συσκευή Kino, PC, στατιστικά virtual, διαφημιστικά κερδών, races, κάμερες, καθώς και αποκωδικοποιητές Nova & CosmoteTV.
Το βασικό αίτημα για την συγκεκριμένη εγκατάσταση, ήταν η δυνατότητα θέασης όλων των παραπάνω σημάτων, στις 20 τηλεοράσεις του πρακτορείου, με δυνατότητα επιλογής.
Μετά από μελέτη, επιλέξαμε τη χρήση modulators, καθώς προσφέρουν το πλεονέκτημα της διανομής RF μέσω ομοαξονικού καλωδίου σε μεγάλο αριθμό τηλεοράσεων. Στο χώρο υπήρχαν ήδη 2 αναλογικά τετραπλά modulators της Lemco, ενώ προσθέσαμε και 3 ψηφιακά modulators HD της Edision. Να αναφέρουμε ότι τα αναλογικά modulators, θα αντικατασταθούν στο άμεσο μέλλον με headend της Lemco (HCL-804CT), με 8 εισόδους HDMI. Το συγκεκριμένο headend, παρέχει έξοδο τόσο RF όσο και IP streaming, προκειμένου να είναι εφικτή η θέαση σημάτων και από tablets μέσω WiFi.

Η εγκατάσταση

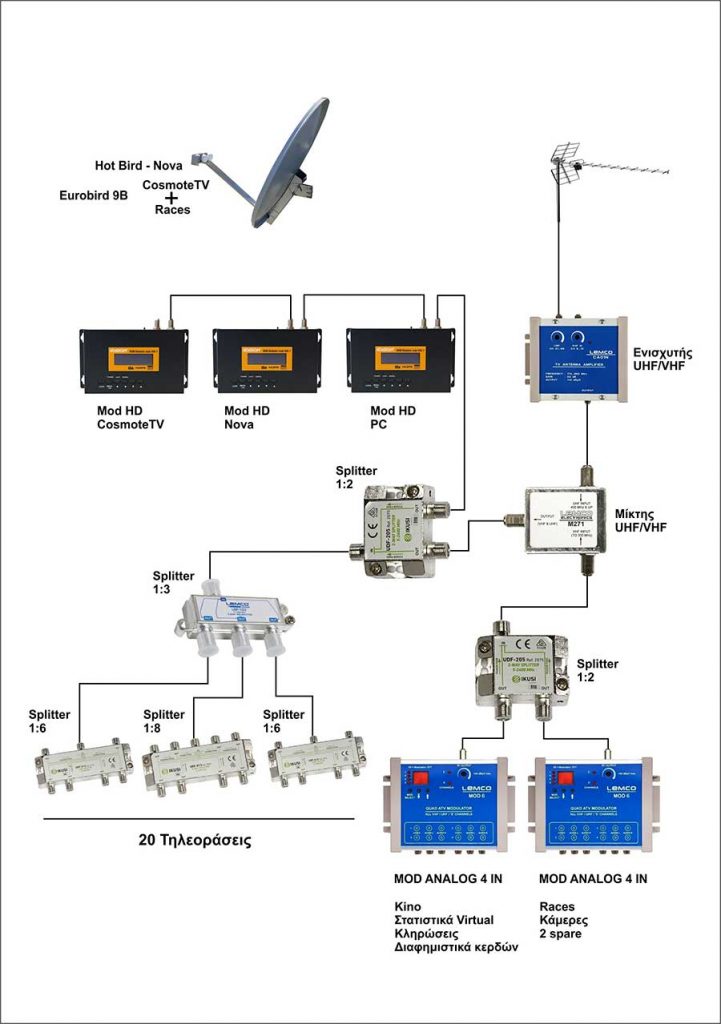

Τα 3 HD modulators δέχονται σήμα HDMI από δέκτες Nova & CosmoteTV, καθώς και από ένα PC (στατιστικά Kino ή στοιχήματος), ενώ συνδέθηκαν σε σειρά. Το PC που παρέχει εικόνα στο τρίτο HD modulator, διαθέτει δύο επιπλέον εξόδους που οδηγούνται σε άλλες δύο ανεξάρτητες τηλεοράσεις, ενώ η κάθε έξοδος δείχνει κάτι διαφορετικό. Τα δορυφορικά σήματα, λαμβάνονται από κάτοπτρο με 2 twin LNB για Hot Bird και Eurobird 9B.
Τα αναλογικά σήματα από τα υπάρχοντα modulators, οδηγήθηκαν μέσω splitter σε έναν μίκτη VHF/UHF, ο οποίος δέχεται και σήμα από επίγεια κεραία μέσω ενισχυτή. Η έξοδος του μίκτη, μαζί με την τελική έξοδο των HD modulators, οδηγήθηκε σε ένα splitter 1:2, προκειμένου να δημιουργηθεί μία και μοναδική τελική έξοδος RF, η οποία περιλαμβάνει όλα τα σήματα σε διάφορα κανάλια UHF/VHF. Τέλος, με την βοήθεια ενός splitter 1:3 και τριών επιπλέον splitters 1:6 (2) και 1:8 (1), τροφοδοτήσαμε 20 τηλεοράσεις, οι οποίες στήθηκαν εξαρχής στο χώρο, ενώ δημιουργήθηκαν 2 πάνελς των 4 τηλεοράσεων για μεγαλύτερη ευελιξία τηλεθέασης. Σε κάθε τηλεόραση, επιλέξαμε το σήμα που θα προβάλλει. Το Race δέχεται δορυφορικό σήμα από Eurobird 9B και αποκωδικοποιεί μέσω ξεχωριστού internet δικτύου του ΟΠΑΠ, ενώ τα άλλα 4 μηχανήματα του ΟΠΑΠ, λειτουργούν online μέσω internet και δεν χρειάζονται δορυφορικό σήμα. Ακόμη, στο χώρο πραγματοποιήθηκε στήσιμο και τακτοποίηση όλων των καλωδίων του μηχανημάτων του ΟΠΑΠ, ενώ στήθηκαν επίσης οι κάμερες, οι υπολογιστές, το internet και τα check μηχανήματα του ΟΠΑΠ.

Τέλος, να αναφέρουμε ότι ζητήθηκε να προσαρτηθούν 2 τηλεοράσεις στην οροφή, στην οποία ενισχύθηκε η γυψοσανίδα με επιπλέον εσωτερικά σίδερα και χρησιμοποιήθηκαν βάσεις Vogels για το συγκεκριμένο αποτέλεσμα.

Η συγκεκριμένη εγκατάσταση, πραγματοποιήθηκε στο πρακτορείο ΟΠΑΠ, Οδυσσέως 18, Μενίδι – Αχαρνές.
