EDISION HDMI Modulator Lite: Άμεση εγκατάσταση – Έτοιμες ρυθμίσεις

Η EDISION παρουσίασε πρόσφατα, ένα νέο μοντέλο modulator με την ονομασία Lite, το οποίο προσφέρει ιδιαίτερη ευκολία στην εγκατάσταση και ρύθμιση για οποιαδήποτε περίπτωση, απο 1 έως και 50 μονάδες στην ίδια εγκατάσταση! Εμείς το δοκιμάσαμε εκτενώς και σας μεταφέρουμε τα αποτελέσματα.

O EDISION HDMI Modulator Lite είναι ένας ψηφιακός μονοκάναλος HDMI διαμορφωτής, με έξοδο επίγειου ψηφιακού σήματος DVB-T VHF/UHF MPEG4, έως 1080p. Ο συγκεκριμένος διαμορφωτής διαθέτει έτοιμες και πολύ εύκολες ρυθμίσεις για κάθε τύπο εγκατάστασης, ενώ παρέχει εξαιρετική ποιότητα σήματος στην έξοδο του, σε συνδυασμό με αξιόπιστη λειτουργία και σταθερή απόδοση, σε κάθε διάταξη εγκατάστασης. Το εν λόγω modulator διαθέτει USB θύρα για λειτουργία CONFIG DATA, ωστόσο η λειτουργία FAST PRE-CONFIG, παρέχει 50 ΕΤΟΙΜΑ ΕΠΙΛΕΓΟΜΕΝΑ IDs, για πολύ εύκολο και γρήγορο προγραμματισμό, όταν έχουμε περισσότερες από 1 συσκευές στην ίδια εγκατάσταση. Το EDISION HDMI Modulator Lite, συνεργάζεται με κάθε συσκευή που διαθέτει HDMI έξοδο (δέκτες δορυφορικού & επίγειου ψηφιακού τηλεοπτικού σήματος, κάμερες, DVD, DVR και κάθε άλλη πηγή-συσκευή εξόδου σήματος HDMI), ενώ παράγει MPEG4 ΕΠΙΓΕΙΟ ΨΗΦΙΑΚΟ σήμα έως FULL HIGH DEFINITION 1080p, με επιλογή εξόδου σε μπάντα VHF ή UHF.
Να αναφέρουμε ότι το modulator διαθέτει επεξεργαστή 200MHz 32Bits RISC, μνήμη DDRII 16bit 512Mbits (ενσωματωμένη) & NOR Flash 32Mbit, παρέχει στάθμη εξόδου εργοστασιακά 90 dBμV με επιλογή αύξησης έως +6dBμV ή μείωσης έως -14dBμV, ενώ επιτυγχάνει MER>35dB στην μέγιστη στάθμη εξόδου.

Εξωτερική περιγραφή – Συνδέσεις

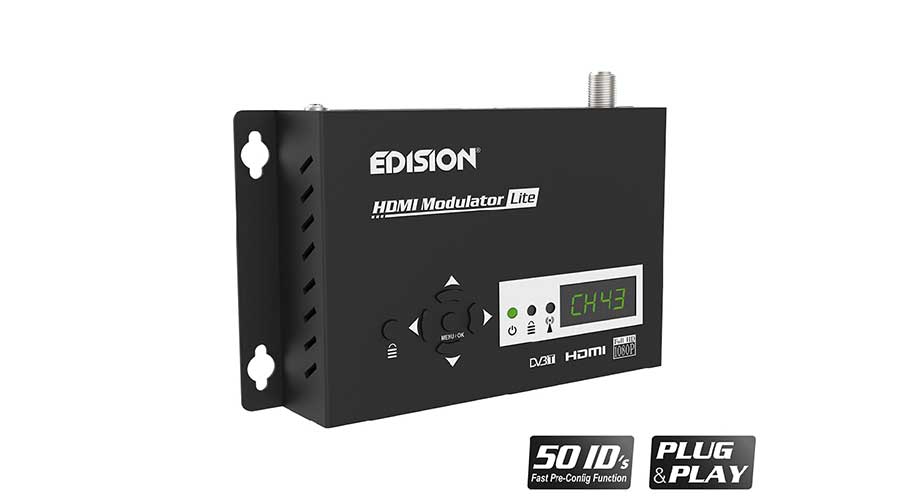

Ο διαμορφωτής στεγάζεται σε σκάφος μαύρου χρώματος και διαστάσεων 147x105x28 χιλιοστών, το οποίο μπορεί να στηριχθεί σε τοίχο με 4 κατάλληλα ούπα που διατίθενται στη συσκευασία. Στη πρόσοψη βρίσκουμε τα πλήκτρα πλοήγησης στο μενού, 4-ψήφιο LED display, καθώς και 3 ενδεικτικά LEDs για ενεργοποίηση, ύπαρξη σήματος HDMI και εξόδου RF.
Στην επάνω πλευρά, βρίσκουμε από αριστερά την είσοδο 5V/2A για το παρεχόμενο τροφοδοτικό, είσοδο HDMI 1.4a, υποδοχή USB 2.0 και την έξοδο RF με σύνδεση F.

Μενού – Λειτουργία

Η ρύθμιση μέσω μενού είναι κάτι παραπάνω από εύκολη, καθώς στις περισσότερες περιπτώσεις, αρκεί να επιλέξετε το κανάλι εξόδου πατώντας το πλήκτρο MENU, επιλέγοντας το κανάλι εξόδου με τα πλήκτρα πάνω-κάτω και πατώντας δύο φορές το ίδιο πλήκτρο MENU μέχρι να δείτε την ένδειξη SAVE. Εργοστασιακά, το modulator είναι ρυθμισμένο στο κανάλι 43, το οποίο πολύ πιθανόν να σας είναι ήδη κατάλληλο.
Με το πλήκτρο MENU και τα πλήκτρα δεξιά-αριστερά, μπορείτε να πλοηγηθείτε στις υπόλοιπες επιλογές μενού που είναι: ID για χρήση περισσότερων διαμορφωτών, RF για ενίσχυση ή εξασθένηση της στάθμης εξόδου (έως +6 ή έως -14 dBμV), LCN, FACT (εργοστασιακές ρυθμίσεις), CFG για εξαγωγή αρχείου τρέχοντων ρυθμίσεων σε USB και SOFT για ένδειξη έκδοσης λογισμικού.

Λεπτομερής προγραμματισμός μέσω USB

Για λεπτομερή ρύθμιση του HDMI modulator, κάνετε εξαγωγή του αρχείου ρυθμίσεων σε ένα USB drive, το μεταβάλλετε και το μεταφορτώνετε ξανά στο HDMI modulator. Για εξαγωγή αυτού του αρχείου με το όνομα jedi_config.txt*, συνδέστε ένα USB drive στην θύρα USB, κάνετε εισαγωγή στο βασικό μενού, επιλέξτε CFG και πιέστε το πλήκτρο ΠΑΝ Ω για εξαγωγή του αρχείου στο USB drive. Η εμφάνιση του μηνύματος SUCC, σημαίνει ολοκλήρωση με επιτυχία.
Να σημειωθεί ότι δεν πρέπει να μεταβληθεί το όνομα του αρχείου ρυθμίσεων jedi_config.txt, ενώ το σύστημα αρχείων του USB drive, θα πρέπει να είναι μόνο FAT32.
Για εισαγωγή του αρχείου ρυθμίσεων jedi_config.txt, αποθηκεύστε το αρχείο σε USB drive (root directory)*, εισάγετε το USB drive στην θύρα USB και δώστε ρεύμα τροφοδοσίας στο HDMI Modulator. Όταν δείτε το μήνυμα CFG, πιέστε το πλήκτρο MENU/OK για επιβεβαίωση της διαδικασίας. Όταν η διαδικασία ολοκληρωθεί, η μονάδα θα επανεκκινήσει με τις νέες ρυθμίσεις.
Το αρχείο jedi_config.txt είναι ξεκάθαρο και δεν θα σας δυσκολέψει στην τροποποίηση των ρυθμίσεων, ωστόσο οι οδηγίες χρήσης που συνοδεύουν το modulator, το περιγράφουν πλήρως.

Δοκιμές

Εκτός από την δοκιμή ενός modulator, πραγματοποιήσαμε και μία συνδεσμολογία με 2 διαμορφωτές, στους οποίους παρείχαμε σήμα από αποκωδικοποιητές CosmoteTV και Nova. Στα δύο modulators, θέσαμε ID01 και ID02 αντίστοιχα, ενώ προκειμένου να μιξάρουμε τις 2 RF εξόδους, χρησιμοποιήσαμε ένα ALL BAND splitter Televes 5150 2 εξόδων. Για σύνδεση και επίγειας κεραίας, επιλέξαμε το σετ ενισχυτή ιστού 568002, με 2 εισόδους UHF. Η τελική μας έξοδος, περιείχε το stream της CosmoteTV στο κανάλι 43, της Nova στο κανάλι 50 και φυσικά όλα τα υπόλοιπα επίγεια ψηφιακά κανάλια. Οι μετρήσεις μας – όπως αποδείχτηκε – ήταν εξαιρετικές, ενώ πήραμε εικόνα FullHD 1080p@30FPS, με απρόσκοπτη ροή, χωρίς παγώματα, ακόμη και σε απαιτητικές ροές, όπως πχ ποδοσφαιρικοί αγώνες. Στο αντίστοιχο σχέδιο, μπορείτε να δείτε αναλυτικά τη συνδεσμολογία της δοκιμής.

Η γνώμη μας

Το EDISION HDMI Modulator Lite, ρυθμίζεται ιδιαιτέρως εύκολα και γρήγορα, όπως το ίδιο εύκολα ρυθμίζεται και για χρήση περισσότερων διαμορφωτών στην ίδια εγκατάσταση, ενώ είναι αξιόπιστο, με απρόσκοπτη ροή εικόνας και επιπλέον συνοδεύεται από 2 χρόνια εγγύηση!
