Engel MV7470: FullHD DVB-T modulator

Του Περικλή Παντολέων

Ένα ιδιαίτερα ποιοτικό FullHD DVB–T modulator, μας έρχεται από την ισπανική Engel, με πανεύκολη ρύθμιση και απρόσκοπτη λειτουργία για κάθε εφαρμογή!

Το νέο modulator Engel MV7470 δέχεται σήμα από HDMI και το μετατρέπει σε DVB-T, καθιστώντας το κατάλληλο για RF καλωδιακό δίκτυο, προκειμένου να λαμβάνεται από οποιαδήποτε τηλεόραση με ενσωματωμένο δέκτη Mpeg-4 ή οποιονδήποτε επίγειο ψηφιακό δέκτη Mpeg-4

Εξωτερική περιγραφή – Συνδέσεις

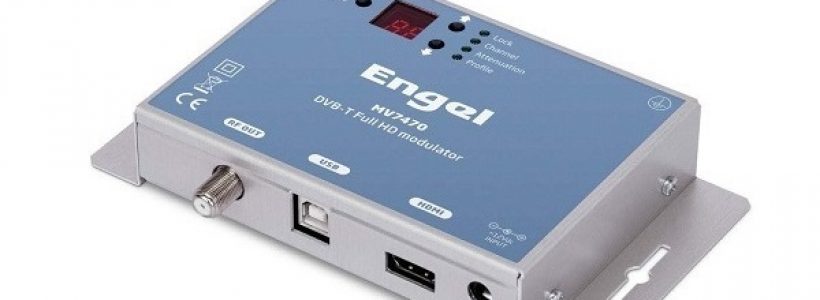

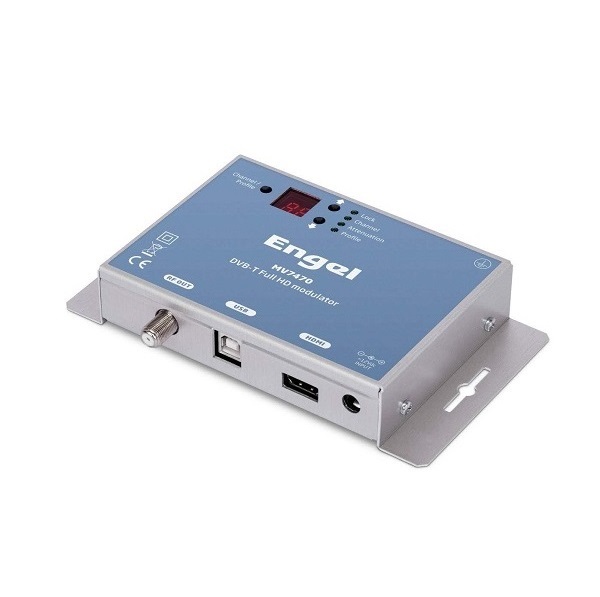

Στη πρόσοψη του διαμορφωτή βλέπουμε ένα διψήφιο LED Display για ένδειξη αριθμού καναλιού και profile, 4 ενδεικτικά LEDs κατάστασης Lock, Channel, Attenuation και Profile. Ακόμη, ένα μπουτόν Channel/Profile και 2 μπουτόν πάνω-κάτω για τις εναλλαγές.
Από πλευράς συνδέσεων, έχουμε RF out, HDMI IN και USB. Να αναφέρουμε ότι ο διαμορφωτής στεγάζεται σε ένα ποιοτικό κουτί από αλουμίνιο, ενώ μπορεί να στηριχθεί σε τοίχο με κατάλληλα ούπα, για σταθερή και μόνιμη εγκατάσταση.

Προγραμματισμός

Με την πρώτη εκκίνηση του διαμορφωτή,  ενεργοποιείται το κανάλι UHF 21, ενώ ο προγραμματισμός μπορεί να πραγματοποιηθεί είτε μέσω των πλήκτρων πρόσοψης, είτε πιο λεπτομερώς, μέσω του παρεχόμενου εξαιρετικού λογισμικού και σύνδεσης USB με τον υπολογιστή.
Τα πλήκτρα πρόσοψης αρκούν για την επαρκή ρύθμιση του modulator στο 95% των περιπτώσεων, ενώ δεν απαιτείται περισσότερο του 1 λεπτού για την ρύθμιση του καναλιού εξόδου.

Προγραμματισμός μέσω πλήκτρων πρόσοψης

Το modulator χρειάζεται περίπου 20-30 δευτερόλεπτα  για να κάνει αρχικοποίηση, ενώ το display απεικονίζει την κατάσταση του. Μετά την πλήρη ενεργοποίηση, το MV7470 μπαίνει σε λειτουργία “Channel mode” και το “Channel LED” ανάβει. Πατάμε και τα δύο μπουτόν πάνω-κάτω συγχρόνως για 5 δευτερόλεπτα, προκειμένου να ξεκλειδώσει το modulator. Με την χρήση του κουμπιού “Channel/Profile”, μπορούμε να επιλέξουμε ανάμεσα σε “Channel mode” ή “Profile mode”. Με την χρήση των κουμπιών “Up/Down” επιλέγουμε το επιθυμητό RF κανάλι εξόδου, είτε από την μπάντα των VHF E05-E12 είτε από την μπάντα των UHF C21-C69. Μετά από 10sec τα PLL κλειδώνουν στην επιθυμητή συχνότητα.

Κλείδωμα πληκτρολογίου

Το πληκτρολόγιο μετά από αδράνεια ενός λεπτού κλειδώνει αυτόματα και αυτό συμβαίνει για την αποφυγή τυχαίου πατήματος κάποιου πλήκτρου στην πρόσοψη του διαμορφωτή. Για να ξεκλειδώσετε το πληκτρολόγιο θα πρέπει να πατήσετε ταυτόχρονα τα πλήκτρα πλοήγησης “Up” και “Down” για περίπου 5 δευτερόλεπτα.

Περισσότερα modulators

Σαφώς μπορούμε να χρησιμοποιήσουμε περισσότερα modulators, προκειμένου να διοχετεύσουμε περισσότερα σήματα στο ομοαξονικό μας δίκτυο, ωστόσο επειδή δεν διατίθεται RF IN, μπορούμε να χρησιμοποιήσουμε κάποιο μίκτη, πχ ένα splitter κατά την αντίστροφη φορά. Στη συγκεκριμένη περίπτωση επιλέγουμε το νούμερο του Profile από το “Profile mode” ξεκινώντας πάντα από το νούμερο ένα και αυξάνοντας κατά ένα για τον κάθε διαμορφωτή που βρίσκεται στην ίδια εγκατάσταση. Πχ: Profile No 1 για τον πρώτο διαμορφωτή της εγκατάστασης, Profile No2 για τον δεύτερο διαμορφωτή της εγκατάστασης κ.ο.κ. Μετά από 1min το πληκτρολόγιο του MV7470 κλειδώνει με τις δύο τελείες του display να ανάβουν και να υποδηλώνουν αυτή την κατάσταση.

Προγραμματισμός μέσω Software
Σε περίπτωση που κρίνουμε απαραίτητο τον εκτενέστερο προγραμματισμό του modulator, εγκαθιστούμε το λογισμικό ENGEL GUI. Το modulator συνδέεται με το PC μέσω της θύρας USB, η οποία ουσιαστικά πραγματοποιεί σειριακή σύνδεση (USB to Serial). Με τη σύνδεση του modulator στη θύρα USB του υπολογιστή μας, εγκαθίστανται οι drivers και είμαστε έτοιμοι να τρέξουμε το πρόγραμμα. Στα σύγχρονα λειτουργικά Windows, οι αναγκαίοι drivers βρίσκονται ενσωματωμένοι, έτσι δεν θα έχετε κανένα πρόβλημα εγκατάστασης.
Επιλέγουμε μία θύρα Com εκτός της 1 (ανάλογα με τον υπολογιστή μας) και πατάμε Connect. Στο interface του προγράμματος, έχουμε όλες τις παραμέτρους διαθέσιμες προς ρύθμιση από εμάς, όπως τις ρυθμίσεις DVB-T, Encoder και Multiplexer. Στις ρυθμίσεις DVB-T ορίζουμε παραμέτρους του stream, όπως αριθμό καναλιού, bandwidth, Constellation (QPSK, 16QAM, 64QAM), modulation (8k, 4k, 2k), Guard Interval (1/4, 1/8, 1/16, 1/32) και Code Rate (1/2, 2/3, 3/4, 5/6, 7/8). Στις ρυθμίσεις Encoder, έχουμε τις παραμέτρους Video Bit Rate (2,4,8,16,18 και 18,5 Mbps) και Audio Bit Rate (64-320 Kbps), ενώ διατίθεται και η επιλογή HDCP ON/OFF η οποία στη περίπτωση CosmoteTVTV/Nova θα πρέπει να τεθεί ON που άλλωστε είναι και η default ρύθμιση. Στις επιλογές Multiplexer, ορίζουμε όνομα Network, Program, Provider, όλα τα απαραίτητα IDs, τα PIDs, καθώς και LCN. Οι ρυθμίσεις Multiplexer, αλλάζουν με το κάθε profile που επιλέγουμε, εάν πρόκειται να χρησιμοποιήσουμε περισσότερα modulators και συγκεκριμένα αλλάζει το Program Name & ID, το TS ID και το LCN.
Να σημειωθεί ότι στο interface του λογισμικού, θα βρείτε και τη ρύθμιση Attenuator για 0, 10 και 20 dB, θέτοντας έτσι τη στάθμη εξόδου μεταξύ 70-90 dBμV.
Προκειμένου να εφαρμοστούν οι όποιες αλλαγές πραγματοποιούμε με το λογισμικό διαχείρισης, κάνουμε κλικ στο tab Apply που βρίσκεται στο κάτω μέρος της κάθε στήλης. Επίσης, στις ενδείξεις System, βλέπουμε την κατάσταση του modulator, η οποία σε κανονική λειτουργία είναι “Playing”, την έκδοση Firmware και Software, καθώς και το LOT Number.
Κάτω δεξιά, υπάρχουν οι επιλογές SW Update, Factory Defaults και Reset System, ενώ στο άσπρο πλαίσιο ακριβώς από πάνω, εμφανίζονται οι αντίστοιχες οδηγίες για κάθε λειτουργία.

Μετρήσεις – δοκιμές

Το Engel MV7470 δοκιμάστηκε τόσο σε εργαστηριακό περιβάλλον, όσο και σε πραγματικές συνθήκες με κάθοδο άνω των 20 μέτρων σε συνδυασμό με επίγεια κεραία και σήμα HDMI από CosmoteTV & Nova. Σε όλες τις περιπτώσεις και σε διάφορα κανάλια, ο διαμορφωτής λειτούργησε άψογα με την default παραμετροποίηση η οποία παρέχει το μέγιστο bandwidth για HD, ενώ οι μετρήσεις του MER κυμάνθηκαν πάνω από τα 34 dB.

Η γνώμη μας

Το FullHD modulator Engel MV7470, αποτελεί μία εξαιρετικά αξιόλογη υλοποίηση, καθώς λειτουργεί απρόσκοπτα, με τη βέλτιστη ταχύτητα στις αλλαγές καναλιών (zapping), αλλά και MER στα ύψη. Ο προγραμματισμός με τα πλήκτρα πρόσοψης είναι ταχύτατος, επιτρέποντας ωστόσο και τη λεπτομερή ρύθμιση μέσω λογισμικού. Ένα άξιο modulator για κάθε εφαρμογή, με 5 χρόνια εγγύηση!

Info: ASTRASAT, τηλ.: 2310-784232/782251, http://b2b.astrasat.gr
