Modulator AMIKO TRF-800

Το νέο μοντέλο HD modulator Amiko TRF 800, έρχεται με άμεσες λειτουργίες και ιδιαίτερα εύκολη ρύθμιση, αλλά και λεπτομερή προγραμματισμό μέσω USB. Μετά από δοκιμές, σας μεταφέρουμε τις εντυπώσεις μας αμέσως παρακάτω!

Το TRF-800 της Amiko, έχει συμπαγές μέγεθος, στηρίζεται σε τοίχο, λειτουργεί σε εύρος συχνοτήτων 174-233 MHz (VHF) & 470-858 MHz (UHF), δέχεται HDMI σήμα εισόδου έως 1080i, ενώ στην έξοδο έχουμε ανάλυση 1080p@30fps.
Ακόμη, η στάθμη εξόδου που επιτυγχάνεται φθάνει τα 90 dBμV με ρύθμιση από -14 dB έως +6 dB, ενώ επιπλέον έχουμε LCN, ρυθμιζόμενο ONID & TSID, ονόματα δικτύου και σαφώς όνομα καναλιού. Τέλος, το modulator αναβαθμίζεται μέσω USB, ενώ μπορούμε να έχουμε και αντίγραφα ασφαλείας των ρυθμίσεων.
Να αναφέρουμε ότι το modulator διαθέτει επεξεργαστή 200MHz 32Bits RISC, μνήμη DDRII 16bit 512Mbits (ενσωματωμένη) & NOR Flash 32Mbit, παρέχει στάθμη εξόδου εργοστασιακά 90 dBμV με επιλογή αύξησης έως +6dBμV ή μείωσης έως -14dBμV, ενώ επιτυγχάνει MER>35dB στην μέγιστη στάθμη εξόδου.

Εξωτερική περιγραφή- Συνδέσεις

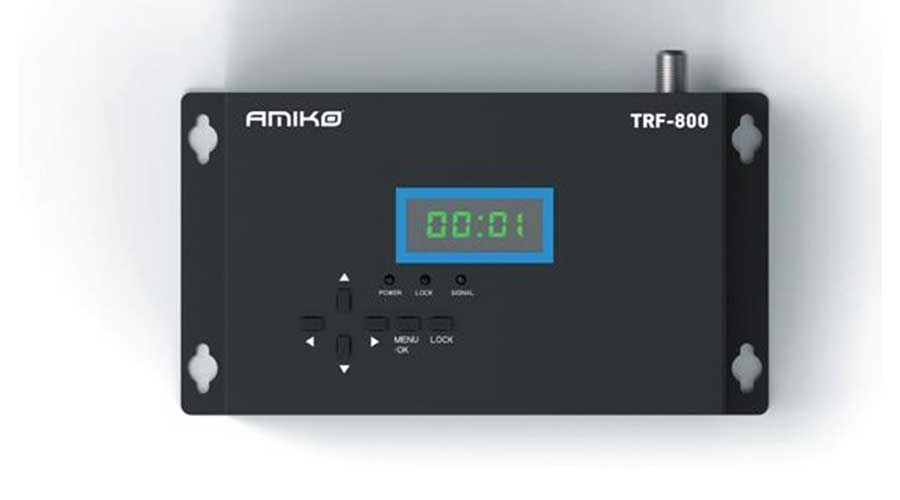

Στη πρόσοψη βλέπουμε 4ψήφιο LED display, όλα τα πλήκτρα πλοήγησης στα μενού, καθώς και ενδεικτικά LED για λειτουργίες Power, Lock και Signal, ενώ στα πλάγια διατίθενται υποδοχές για στήριξη σε τοίχο με ούπα, τα οποία παρέχονται στη συσκευασία.
Από πλευράς συνδέσεων, έχουμε HDMI 1.4a, RF Out, USB 2.0 και σαφώς την είσοδο για το παρεχόμενο εξωτερικό τροφοδοτικό.

Ρύθμιση – Προγραμματισμός

Το εν λόγω modulator προγραμματίζεται εύκολα και γρήγορα τόσο μέσω των πλήκτρων πρόσοψης, όσο και μέσω USB, τροποποιώντας και αποθηκεύοντας ένα αρχείο ρυθμίσεων. Η ρύθμιση μέσω μενού είναι κάτι παραπάνω από εύκολη, καθώς στις περισσότερες περιπτώσεις, αρκεί να επιλέξετε το κανάλι εξόδου πατώντας το πλήκτρο MENU, επιλέγοντας το κανάλι εξόδου με τα πλήκτρα πάνω-κάτω και πατώντας δύο φορές το ίδιο πλήκτρο MENU μέχρι να δείτε την ένδειξη SAVE. Εργοστασιακά, το modulator είναι ρυθμισμένο στο κανάλι 43, το οποίο πολύ πιθανόν να σας είναι ήδη κατάλληλο.
Με το πλήκτρο MENU και τα πλήκτρα δεξιά-αριστερά, μπορείτε να πλοηγηθείτε στις υπόλοιπες επιλογές μενού που είναι: rF για ενίσχυση ή εξασθένηση της στάθμης εξόδου (έως +6 ή έως -14 dBμV), OFF για απενεργοποίηση του LED display με το πλήκτρο-τόξο προς τα πάνω (επαναφορά με ΟΚ), rSET για επαναφορά στις εργοστασιακές ρυθμίσεις, CFG για εξαγωγή αρχείου τρεχουσών ρυθμίσεων σε USB και VEr για ένδειξη έκδοσης λογισμικού.

Λεπτομερής προγραμματισμός μέσω USB

Για λεπτομερή ρύθμιση του HDMI modulator, κάνετε εξαγωγή του αρχείου ρυθμίσεων σε ένα USB drive, το μεταβάλλετε και το μεταφορτώνετε ξανά στο HDMI modulator. Για εξαγωγή αυτού του αρχείου με το όνομα jedi_config.txt, συνδέστε ένα USB drive στην θύρα USB, κάνετε εισαγωγή στο βασικό μενού, επιλέξτε CFG και πιέστε το πλήκτρο ΠΑΝΩ για εξαγωγή του αρχείου στο USB drive. Η εμφάνιση του μηνύματος SUCC, σημαίνει ολοκλήρωση με επιτυχία.
Να σημειωθεί ότι δεν πρέπει να μεταβληθεί το όνομα του αρχείου ρυθμίσεων jedi_config.txt, ενώ το σύστημα αρχείων του USB drive, θα πρέπει να είναι μόνο FAT32.
Για εισαγωγή του αρχείου ρυθμίσεων jedi_config.txt, αποθηκεύστε το αρχείο σε USB drive (root directory), εισάγετε το USB drive στην θύρα USB και δώστε ρεύμα τροφοδοσίας στο HDMI Modulator. Όταν δείτε το μήνυμα UP01, πιέστε το πλήκτρο MENU/OK για επιβεβαίωση της διαδικασίας, ενώ για αναβάθμιση λογισμικού θα εμφανιστεί το μήνυμα UP00. Όταν η διαδικασία ολοκληρωθεί, η μονάδα θα επανεκκινήσει με τις νέες ρυθμίσεις.
Το αρχείο jedi_config.txt είναι ξεκάθαρο και δεν θα σας δυσκολέψει στην τροποποίηση των ρυθμίσεων.

Δοκιμές

Στο modulator, δοκιμάσαμε διάφορες πηγές HDMI, μεταξύ των οποίων CosmoteTV και Nova, ενώ με ένα splitter μιξάραμε την τελική έξοδο με τα υπόλοιπα επίγεια κανάλια. Οι μετρήσεις μας – όπως αποδείχτηκε – ήταν εξαιρετικές, ενώ πήραμε εικόνα FullHD 1080p@30FPS, με απρόσκοπτη ροή, χωρίς παγώματα, ακόμη και σε απαιτητικές ροές, όπως πχ ποδοσφαιρικοί αγώνες.

Η γνώμη μας

Το modulator Amiko TRF-800, ρυθμίζεται εύκολα και γρήγορα, είναι αξιόπιστο, με απρόσκοπτη ροή εικόνας και επιπλέον παρέχει τη δυνατότητα για λεπτομερείς ρυθμίσεις μέσω USB!

Info: ASTRASAT, τηλ.: 2310-784232/782251, http://b2b.astrasat.gr
