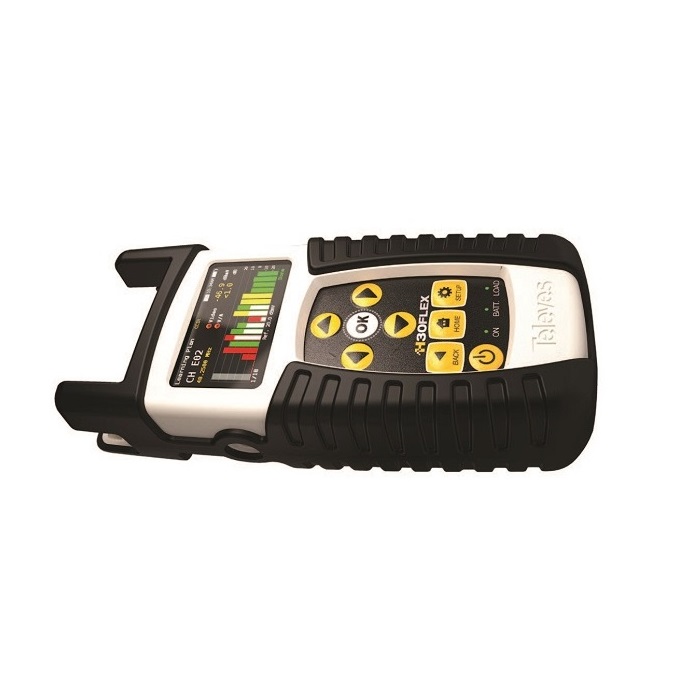

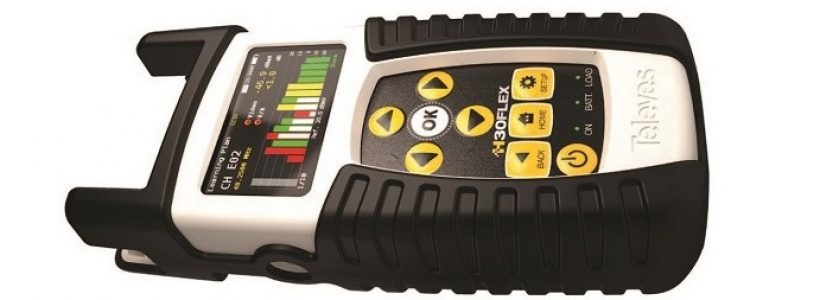

TELEVES H30FLEX: Επαγγελματικό πεδιόμετρο χειρός

Η Televes παρουσίασε -ιδιαίτερα πρόσφατα- ένα επαγγελματικό πεδιόμετρο χειρός, το H30 FLEX το οποίο διατίθεται σε 4 μοντέλα με 4 options. Εμείς το δοκιμάσαμε και σας μεταφέρουμε τις δυνατότητές του.

Το νέο H30FLEX, έχει σχεδιαστεί καταρχήν με γνώμονα τις ανάγκες του εγκαταστάτη, καθώς είναι ελαφρύ, στιβαρό και εξοπλισμένο με ότι χρειάζεται για εγκατάσταση και επισκευή ενός συστήματος λήψης & διανομής DVB-S/ S2, DVB-T/T2 και DVB-C. το όργανο είναι φορητό και ιδιαίτερα προσιτό στη τιμή για αυτά που παρέχει, ενώ με την ψηφιακή επεξεργασία σημάτων σε πραγματικό χρόνο, προσφέρει στους εγκαταστάτες πλήρεις μετρήσεις υψηλής ακρίβειας.
Βασικά χαρακτηριστικά τα βασικά χαρακτηριστικά του H30FLEX είναι τα εξής: ιδιαίτερα φιλικό1.
Πλήρεις μετρήσεις με ένδειξη Pass/2.
Fail Γρήγορο και εύκολο μενού με λει-3.
τουργίες όπως: Μετρήσεις καναλιών, ςάρωση αναμεταδοτών, Αστερισμός, Αναλυτής φάσματος, ηχώ, Datalogger και άλλα ςτιβαρό, ελαφρύ, αυτόματο, γρήγορο 4.
και ακριβές DiSEqC & SCR5.
έικόνα σε όλα (εκτός αναλογικών)

Μοντέλα – Options οι versions του οργάνου που διατίθενται είναι: 593301 H30FLEX: DVB-S/S2 + • DVB-T 593302 H30FLEX: DVB-S/S2 + • DVB-T/T2 593303 H30FLEX: DVB-S/S2 + • DVB-C 593304 H30FLEX: DVB-S/S2 + T/• T2 + C.Μοντέλα – Options οι versions του οργάνου που διατίθενται είναι: 593301 H30FLEX: DVB-S/S2 + • DVB-T 593302 H30FLEX: DVB-S/S2 + • DVB-T/T2 593303 H30FLEX: DVB-S/S2 + • DVB-C 593304 H30FLEX: DVB-S/S2 + T/• T2 + C.Από πλευράς options έχουμε τις εξής: 593231 Option DVB-T• 593232 Option DVB-T2 (απαιτεί • DVB-T) 593233 Option DVB-C• 593234 Option dCSS – SCR• Να σημειώσουμε ότι εάν κάνετε registration το όργανο μέσα σε 30 μέρες από την πρώτη του ενεργοποίηση, σύμφωνα με τις οδηγίες στο μενού, τότε θα ενεργοποιηθούν άμεσα και δωρεάν τα options 593234 dCSS – SCR και το 593235 ExtRangeT για επέκταση της μέγιστης στάθμης εισόδου σε DVB-T/T2 στα 120 dBμV. τα options, διατίθενται από την EDISION HELLAS με τη μορφή αναβάθμισης λογισμικού. Για παράδειγμα, δεν είστε υποχρεωμένοι να αγοράσετε από τώρα το license για το DVB-T2, ωστόσο όταν το χρειαστείτε, με μια απλή αναβάθμιση λογισμικού, μπορείτε να το έχετε. ςαφώς πρόκειται για μία εξαιρετική μέθοδο προσθήκης δυνατοτήτων εκ των υστέρων και ανάλογα με τις ανάγκες του κάθε εγκαταστάτη.

Δυνατότητες το H30FLEX διαχειρίζεται σήματα DVB-S/ S2/T/T2/C & Analog, διαθέτει έγχρωμη οθόνη 2.8” TFT 400 x 240, δείχνει εικόνα σε όλα εκτός των αναλογικών, έχει βάρος 510g και διαστάσεις 175 x 100 x 52 mm (H x W x D), ενώ με την έξυπνη μπαταρία Li-Ion 7.2VDC, 2300mAh, επιτυγχάνει αυτονομία μέχρι 4 ώρες. το όργανο διαθέτει θύρα USB 2.0 για download Datalogs και αναβαθμίσεις software, ενώ η εσωτερική μνήμη των 400 MB χρησιμοποιείται για τις μετρήσεις. έπίσης, το H30 FLEX παρέχει ένδειξη φάσματος σε πραγματικό χρόνο με Span 5, 10, 20, 50, 100, 200, 500 MHz και πλήρες, καθώς και ένδειξη αστερισμού. το H30 FLEX -μεταξύ άλλων- πραγματοποιεί System Scan με το οποίο ανιχνεύει όλα τα κανάλια και προβάλει γράφημα με έγχρωμες μπάρες, ενώ με τη λειτουργία Learning plan, έχουμε ανίχνευση και μέτρηση όλων των καναλιών, με ένδειξη γραφήματος όλων και δυνατότητα αποθήκευσης με το πλήκτρο Home.

Με τη λειτουργία MPEG, έχουμε εικόνα επιλεγμένου καναλιού, με πληροφορία NIT, SID, Video ID, Audio ID και encoding. έπίσης, με το εξαιρετικό Web Interface, μπορείτε να δημιουργήσετε τα δικά σας channel plans, να αναβαθμίσετε το λογισμικό, καθώς και να ανακτήσετε τα datalogs.Με τη λειτουργία MPEG, έχουμε εικόνα επιλεγμένου καναλιού, με πληροφορία NIT, SID, Video ID, Audio ID και encoding. έπίσης, με το εξαιρετικό Web Interface, μπορείτε να δημιουργήσετε τα δικά σας channel plans, να αναβαθμίσετε το λογισμικό, καθώς και να ανακτήσετε τα datalogs.Μετρήσεις Από πλευράς μετρήσεων, στα αναλογικά έχουμε στάθμη video και audio, V/A και C/N, ενώ στα ψηφιακά, ανάλογα με τη διαμόρφωση, οι μετρήσεις είναι οι εξής: DVB-S: Power, C/N, MER, CBER, • VBER DVB-S2: Power, C/N, MER, • LDPCBER, BCHBER DVB-T (Ref. 593301, 593302, 593304 • και Opt. 593231): Power, C/N, MER, CBER, VBER DVB-T2 (Ref. 593302, 593304 και • Opt. 593232): Power, C/N, Link Margin, LDPCBER, BCHBER DVB-C (Ref. 593303, 593304 και Opt. • 593233): Power, C/N, CBER, MERΜενού – Λειτουργίες ςτη διάθεσή μας είχαμε την version 593301 H30FLEX: DVB-S/S2 + DVB-T. ςτο βασικό μενού βλέπουμε τις επιλογές: Channel Info, Spectrum, Mpeg, System Scan, Satellite Test, Learning Plan, Constellation, Echoes, Setup. Με το πλήκτρο SETUP ή την επιλογή Setup στο βασικό μενού, επιλέγουμε -μεταξύ άλλων-μπάντα Sat ή Ter, καθώς και τα plans που επιθυμούμε για επίγεια και δορυφορικά. ςτο επίγειο επιλέξαμε CCIR, ενώ στα Sat plan, είχαμε πλειάδα δορυφόρων για όλο το ορατό γεωτόξο. Ακόμη, στο ίδιο μενού, επιλέγουμε μεταξύ ένδειξης απευθείας συχνότητας ή IF, γλώσσα μενού, καθώς, μονάδες dBμV, dBm, dBmV, καθώς και quality profile μεταξύ outlet και headend (υψηλότερη επιτρεπτή στάθμη). ςημαντικές επιλογές είναι επίσης η USB Storage (οn/οff) για λειτουργία του οργάνου σαν αποθηκευτικό μέσο, αλλά και η επιλογή Licenses η οποία μας ενημερώνει ποια licenses είναι ενεργοποιημένα.

Έλεγχος δορυφορικού σήματος Αφού έχουμε επιλέξει Sat στην επιλογή Band, καθώς και δορυφόρο στην επιλογή Sat. Plan, κατευθυνόμαστε στο βασικό μενού και στην επιλογή Channel Info, πατάμε το πλήκτρο SETUP του οργάνου, καθώς σε περίπτωση τροφοδοσίας LNB από το όργανο, θα πρέπει να επιλέξουμε Powering: Auto, διότι η συγκεκριμένη επιλογή είναι by default στη θέση Off. ςτην ίδια κάρτα μπορούμε να επιλέξουμε και τυχόν πόρτα DiSEqC 1.0 ή SCR (Unicable), ανάλογα την εγκατάσταση που ελέγχουμε. έπίσης, μπορούμε να επιλέξουμε συντονισμό βάσει καναλιού ή συχνότητας. Με το πλήκτρο BACK και εκ νέου επιλογή Channel Info, έχουμε όλες τις μετρήσεις για τον κάθε transponder του δορυφόρου που έχουμε επιλέξει, καθώς και τη πληροφορία ονόματος δικτύου, πχ OTE-DTH για Cosmote TV. οι μετρήσεις είναι άκρως ευδιάκριτες και είναι αυτές που έχουμε αναφέρει παραπάνω, ενώ έχουμε εικονίδια Pass/Fail και μία κάθετη μπάρα, με χρώμα ανάλογο της κατάστασης, πχ πράσινο για κανονική λήψη μέσα στις προδιαγραφές. Με τα πλήκτρα δεξιά-αριστερά, μπορούμε να πλοηγηθούμε σε όλους του transponders, ενώ να σημειώσουμε ότι η ανταπόκριση των μετρήσεων σε κάτοπτρο εν κινήσει είναι ταχύτατη, γεγονός που καθιστά το όργανο άκρως κατάλληλο για σκόπευση και ρύθμιση κατόπτρου.

Satellite Test Με την λειτουργία Satellite Test, μπορείτε να θέσετε έως 4 transponders για συνολικό έλεγχο και τις πλήρεις μετρήσεις, προκειμένου να πραγματοποιήσετε μία σύντομη ταυτοποίηση του εκάστοτε δορυφόρου.

Έλεγχος Επίγειου σήματος ςε γενικές γραμμές, οι λειτουργίες Channel Info, Spectrum, Mpeg, System Scan, Learning Plan και Constellation, εφαρμόζονται με τον ίδιο τρόπο και στα επίγεια ψηφιακά κανάλια DVB-T/T2, σαφώς με τις αντίστοιχες μετρήσεις που αναφέρουμε παραπάνω, ενώ έχουμε και την επιπλέον λειτουργία Echoes, η οποία μας εμφανίζει τις μετρήσεις Pwr και MER, καθώς και τον αριθμό των σημάτων ηχώ εάν υπάρχουν. Ακόμη, έχουμε τη δυνατότητα να ορίσουμε την ένδειξη του οριζόντιου άξονα των ηχώ, σε μs ή Km, πατώντας το πλήκτρο SETUP του οργάνου.

Φάσμα ςτην επιλογή Spectrum, έχουμε γρήγορη ένδειξη φάσματος, όπου με τα πλήκτρα οκ και BACK, επιλέγουμε το Span στις τιμές που έχουμε αναφέρει, ενώ με τα πλήκτρα πάνω-κάτω μεταβάλουμε άμεσα τη μέγιστη στάθμη αναφοράς, ανάλογα με το σήμα που λαμβάνουμε. ςε κάτοπτρο εν κινήσει, το φάσμα ανταποκρίνεται ταχύτατα.

Εικόνα καθώς βρισκόμαστε σε κάποιον δορυφόρο ή επίγειο αναμεταδότη, κατευθυνόμενοι στην τρίτη επιλογή Mpeg, το όργανο «κατεβάζει» αυτόματα τα κανάλια του εκάστοτε multiplex στο οποίο βρισκόμαστε, ενώ με οκ εμφανίζεται και η αντίστοιχη λίστα καναλιών. Με τα πλήκτρα πάνω-κάτω αλλάζουμε κανάλι του ίδιου multiplex, ενώ με τα πλήκτρα δεξιά-αριστερά αλλάζουμε multiplex και έχουμε αυτόματη ταχύτατη τηλεφόρτωση των καναλιών του. ουσιαστικά, μπορούμε να κάνουμε “zapping”, τόσο μεταξύ των καναλιών ενός multiplex, όσο και μεταξύ multiplex.

System Scan Με την συγκεκριμένη λειτουργία, πραγματοποιείται σάρωση πραγματικού χρόνου σε όλες τις συχνότητες του εκάστοτε plan, ενώ εμφανίζονται κάθετες μπάρες σε χρώμα πράσινο, κίτρινο ή κόκκινο, παρέχοντας μία συνολική εποπτεία της λήψης. έάν ενεργοποιήσουμε την επιλογή Digital tuning, έχουμε και τις μετρήσεις MER & BER για κάθε συχνότητα.

Learning Plan Πραγματοποιώντας τη λειτουργία Learning Plan, το όργανο θα σαρώσει όλους τους transponders ενός δορυφόρου ή τους επίγειους αναμεταδότες και στο τέλος θα έχετε τη δυνατότητα να αποθηκεύσετε τις ενεργές συχνότητες ως ένα νέο channel plan με δική σας ονομασία. έπίσης, μπορείτε να διαγράψετε όποια συχνότητα επιθυμείτε από το channel plan που θα αποθηκεύσετε.

Αστερισμός Με τη λειτουργία Constellation, έχουμε τη χρησιμότατη ένδειξη του αστερισμού, καθώς και όλες τις μετρήσεις, τόσο στα δορυφορικά, όσο και στα επίγεια σήματα, ενώ με το πλήκτρο SETUP του οργάνου, μπορούμε να ενεργοποιήσουμε το Zoom με επιλογή 1,2,3,4, προκειμένου να εστιάσουμε καλύτερα σε κάποιο από τα 4 τεταρτημόρια του αστερισμού κατ’ επιλογή. έπίσης, στο ίδιο μενού, έχετε τη δυνατότητα αποθήκευσης όλων των datalogs που έχετε πραγματοποιήσει, τα οποία μπορείτε να δείτε μέσω εφαρμογής web.
Web Interface To H30FLEX μπορεί να συνδεθεί με τον υπολογιστή σας μέσω USB, προκειμένου να μπορέσετε να ανοίξετε το web Interface στη διεύθυνση http://h30.flex. Όταν συνδέσετε το όργανο στον υπολογιστή – ανάλογα το λειτουργικό – είναι πολύ πιθανό ο driver να εγκατασταθεί αυτόματα, ωστόσο εάν αυτό δεν συμβεί, στo manual υπάρχουν οδηγίες και για χειροκίνητη εγκατάσταση. ςτο web interface, μπορείτε να δείτε όλα τα datalogs που έχετε αποθηκεύσει στο όργανο, ομαδοποιημένα κατά ημερομηνία. Επίσης, μπορείτε να δείτε όλα τα default channel plans που διαθέτει το όργανο, ενώ σαφώς μπορείτε να δημιουργήσετε και τα δικά σας, είτε εξαρχής, είτε τροποποιώντας κάποιο αντίγραφο. τα default channel plans που θα δείτε στο web interface, είναι στις κατηγορίες TERRESTRIAL, SATELLITE και CUSTOM. Για παράδειγμα, εμείς δημιουργήσαμε ένα αντίγραφο του channel plan E009-Eute9, στο οποίο διαγράψαμε όλες τις συχνότητες εκτός της CosmoteTV και το αποθηκεύσαμε με την εν λόγω ονομασία.

Αναβάθμιση λογισμικού η αναβάθμιση λογισμικού μπορείτε να πραγματοποιηθεί πολύ εύκολα μέσω του web interface στο μενού update, καθώς και με απλή σύνδεση του οργάνου στον υπολογιστή, με ενεργοποιημένη την επιλογή USB Storage (ON), πατώντας το πλήκτρο SETUP.
Περιεχόμενα συσκευασίας Με το H30FLEX, θα βρείτε: ιμάντα λαιμού, φορτιστή αυτοκινήτου, AC Adapters: US, UK, AU, 2 μούφες «F», 2 Quick-F Αρς, Quick-F Θηλ, «F» σε BNC Θηλ., «F» σε TV Θηλ., «F»-DC BLOCK.
Η γνώμη μας το H30FLEX της TELEVES, είναι ένα επαγγελματικό πεδιόμετρο χειρός σε προσιτή τιμή, με πλήρεις μετρήσεις, γρήγορο φάσμα και εικόνα σε όλα, ενώ η δυνατότητα εκ των υστέρων προσθήκης χαρακτηριστικών (options), όπως π.χ. DVB-T2, ξεχωρίζει για την ευελιξία της. έξαιρετικό δημιούργημα από την Televes!
