Τηλεοπτική διανομή, Σύστημα ασφαλείας και Internet

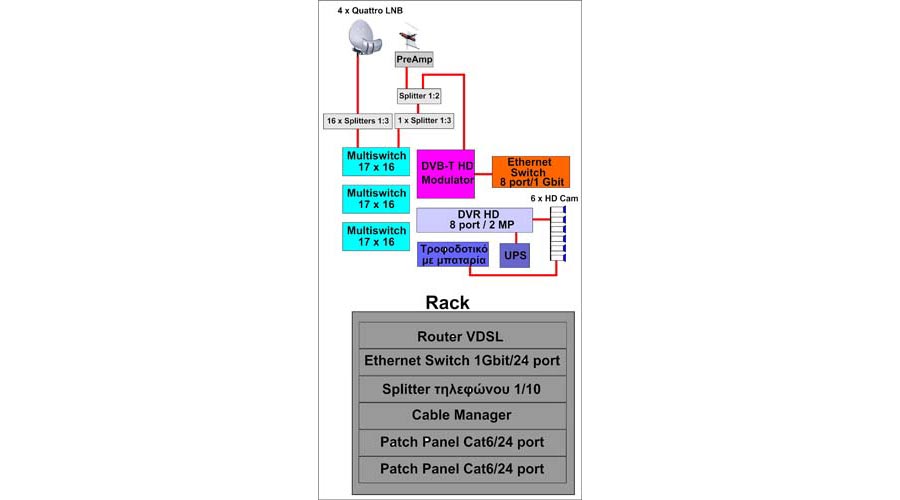

Η εγκατάσταση που σας περιγράφουμε σε αυτό το τεύχος, περιέχει συνδυασμό τηλεοπτικής διανομής από 4 δορυφόρους και επίγειας τηλεόρασης, με ένα DVR+ 6 κάμερες σε 40 συνολικά πρίζες με τη βοήθεια ενός διαμορφωτή HD DVB–T, καθώς και παροχών internet με χρήση 24 port Ethernet switch.

Η συγκεκριμένη εγκατάσταση περιλαμβάνει ένα ευρύ φάσμα λήψεων και διανομών, καθώς εμπλέκεται τόσο το τηλεοπτικό κομμάτι, όσο και αυτό της ασφάλειας με εικόνα από κάμερες. Επίσης, για την εγκατάσταση ζητήθηκε και η διανομή παροχών internet και τηλεφώνου, με δυνατότητα αλλαγών των συνδέσεων γραμμών, γι’ αυτό χρησιμοποιήσαμε και 2 patch panel Cat 6 από 24 πόρτες το καθένα.

Τηλεοπτική διανομή
Η ζητούμενη διανομή περιελάμβανε λήψη από τους δορυφόρους Eurobird 9A – 9 E, Hot Bird – 13 E, Astra 1 – 19.2 E και Astra 2 – 28.2 Ε, αλλά και του επίγειου σήματος. Για τις ανάγκες των δορυφορικών λήψεων, χρησιμοποιήσαμε ένα κάτοπτρο Wavefrontier T90 με 4 quattro LNB, ενώ για την επίγεια λήψη, μία κεραία Telkom Telmor ASR-860, η οποία διαθέτει και προενισχυτή για το δίπολο. Η συγκεκριμένη κεραία επιλέχθηκε τόσο λόγω της διακριτικής της σχεδίασης, όσο και λόγω της ύπαρξης προενίσχυσης. Το κάτοπτρο και η κεραία, τοποθετήθηκαν στο συγκεκριμένο σημείο που φαίνεται στη φωτογραφία, για να μην είναι άμεσα ορατά στον ευρύτερο περιβάλλοντα χώρο.

Σχετικά με τη διανομή Sat-IF, προτάθηκε η λύση των Cascade multiswitch, λόγω του μεγάλου αριθμού των παροχών, ωστόσο τελικά αποφασίστηκε η χρήση απλούστερων μοντέλων με χρήση splitter 1:3. Χρησιμοποιήθηκαν 2 multiswitch 17×16 και 1 multiswitch 17×8 της EDISION, με 16 splitters 1:3 για τα δορυφορικά σήματα και 1 splitter 1:3 για το επίγειο σήμα, το οποίο δρομολογήθηκε στις εισόδους Ter των multiswitch.

Πριν τη δρομολόγηση του επίγειου σήματος στα multiswitch, συνδέσαμε – μέσω ενός splitter 1:2- και το DVB-T σήμα από ένα HD modulator HDM-1T της POLYTRON, το οποίο δέχεται HD εικόνα από το DVR, όπως θα περιγράψουμε παρακάτω και την παρέχει στην έξοδό του σε DVB-T.

Σύστημα ασφαλείας

Για τις ανάγκες της ασφάλειας του χώρου, χρησιμοποιήθηκαν 6 κάμερες 2 MP τεχνολογίας HD-CVI, καθώς και ένα DVR. Οι κάμερες εγκαταστάθηκαν σε ανοξείδωτο ιστό μεγάλου ύψους, ο οποίος δεν φωτογραφήθηκε για λόγους ασφαλείας. Η τεχνολογία HD-CVI, επιτρέπει την μεταφορά ασυμπίεστου 1080p video μέσω του απλού καλωδίου που χρησιμοποιείται για τις κάμερες CCTV και μάλιστα σε μεγαλύτερες αποστάσεις.
Επίσης, στο καταγραφικό τοποθετήθηκαν οι 6 κάμερες των 2 Mpixel, αλλά και 5 σκληροί δίσκοι των 2Τ ο καθένας. Η εικόνα από το DVR, διοχετεύτηκε στο Polytron HDM-1 modulator, το οποίο συνδέθηκε και με ένα Ethernet Switch 8 port, προκειμένου να είναι εφικτός ο remote έλεγχος μέσω internet, καθώς το συγκεκριμένο modulator παρέχει τη συγκεκριμένη δυνατότητα.
Σε ένα RACK, τοποθετήθηκαν επίσης ένα router VDSL, ένα κεντρικό Ethernet Switch 24 port/ 1Gbit, ένας Cable Manager και 2 Patch panels των 24 θυρών Cat6.
Ακόμη, σε διάφορα εσωτερικά σημεία, τοποθετήθηκαν Access point, για ευκολότερη ασύρματη πρόσβαση στο internet.
Για την απρόσκοπτη τροφοδοσία του DVR, ακόμη και σε περίπτωση διακοπής ρεύματος, χρησιμοποιήσαμε κατάλληλο UPS, ενώ για τις κάμερες ασφαλείας, χρησιμοποιήθηκε τροφοδοτικό με μπαταρία.
Τέλος, όλα τα καλώδια τακτοποιήθηκαν με κατάλληλες κατασκευές και cable managers.
